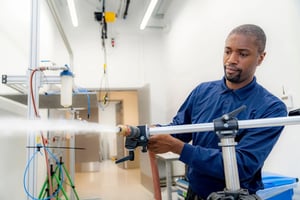

IP-Prüfungen | Prüfung der Schutzarten

Die Norm EN 60529 beschreibt ein internationales Klassifizierungssystem für die Dichtigkeit von Gehäusen für elektrische Betriebsmittel gegen das Eindringen von Fremdkörpern (z. B. Hände, Finger, Werkzeuge, Staub) und Wasser in das Gerät. Dieses Klassifizierungssystem verwendet die Buchstaben "IP" ("Ingress Protection"), gefolgt von zwei oder drei Ziffern.

• Ein drittes Zeichen wird manchmal verwendet, um die Klassifizierung weiter zu spezifizieren
• Ein "x" wird verwendet, um eine der Ziffern zu ersetzen, wenn es nur eine Schutzklasse gibt, z. B. IPX4, die nur die Wasserbeständigkeit betrifft.

Die erste Ziffer des IP-Codes gibt an, inwieweit Personen gegen die Berührung elektrischer oder sich bewegender Teile (mit Ausnahme leichtgängiger, rotierender Wellen usw.) geschützt sind und inwieweit das Gerät gegen das Eindringen fester Fremdkörper in ein Gehäuse geschützt ist.

0 Kein besonderer Schutz

1 Schutz vor einem großen Körperteil, z. B. einer Hand (aber kein Schutz vor absichtlichem Zugriff); vor festen Gegenständen mit einem Durchmesser von mehr als 50 mm

2 Schutz gegen Finger und andere Gegenstände mit einer Länge von nicht mehr als 80 mm oder einem Durchmesser von nicht mehr als 12 mm

3 Schutz vor dem Eindringen von Werkzeugen oder festen Fremdkörpern mit einem Durchmesser oder einer Dicke von 2,5 mm.

4 Schutz vor dem Eindringen von Drähten oder festen Fremdkörpern mit einem Durchmesser oder einer Dicke von 1,0 mm

5 Schutz vor Staub, der den Betrieb des Geräts beeinträchtigen könnte

6 Staubdicht

Die zweite Ziffer gibt den Grad des Schutzes der Betriebsmittel im Inneren des Gehäuses gegen schädliches Eindringen von Wasser an (z. B. Tropfwasser, Spritzwasser, Untertauchen usw.).

0 Kein besonderer Schutz

1 Schutz vor senkrecht tropfendem Wasser

2 Schutz vor senkrecht 15º tropfendem Wasser

3 Schutz vor Spritzwasser senkrecht 120º

4 Schutz vor Sprühwasser 360º

5 Schutz gegen Spritzwasser aus einem Schlauch mit Düse

6 Schutz gegen schweren Seegang oder starken Wasserstrahl

7 Schutz gegen Untertauchen

8 Schutz gegen vollständiges, dauerndes Untertauchen in Wasser*

* Eintauchtiefe und -dauer müssen vom Endnutzer angegeben werden. Die Anforderung muss tiefer als IP67 sein.

Die Norm definiert zusätzliche Buchstaben, die angehängt werden können, um nur den Grad des Schutzes gegen den Zugang zu gefährlichen Teilen durch Personen zu klassifizieren:

A - Handrücken

B - Finger

C - Werkzeug

D - Draht

Weitere Buchstaben können angehängt werden, um zusätzliche Informationen über den Schutz des Geräts zu geben:

H - Hochspannungsgerät

M - Gerät bewegt sich während der Wasserprüfung

S - Gerät steht während des Wassertests still

W - Wetterbedingungen
